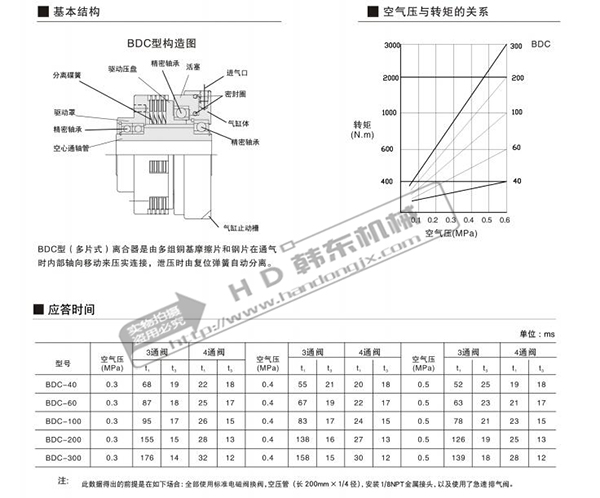

BDC氣動離合器為金屬摩擦式連接離合器，在自然狀態下，與氣缸連接端的壓盤隨著軸一起旋轉，驅動端與負載相連，中間的摩擦片組不結合，起到分離作用。當氣體通入時，氣缸迫使驅動壓盤壓緊摩擦片組，摩擦片組將扭矩傳到驅動端，驅動端從而帶動負載一起旋轉，起到結合作用。斷氣時，碟簧使摩擦片組與鋼片分離，再次起到分離作用。

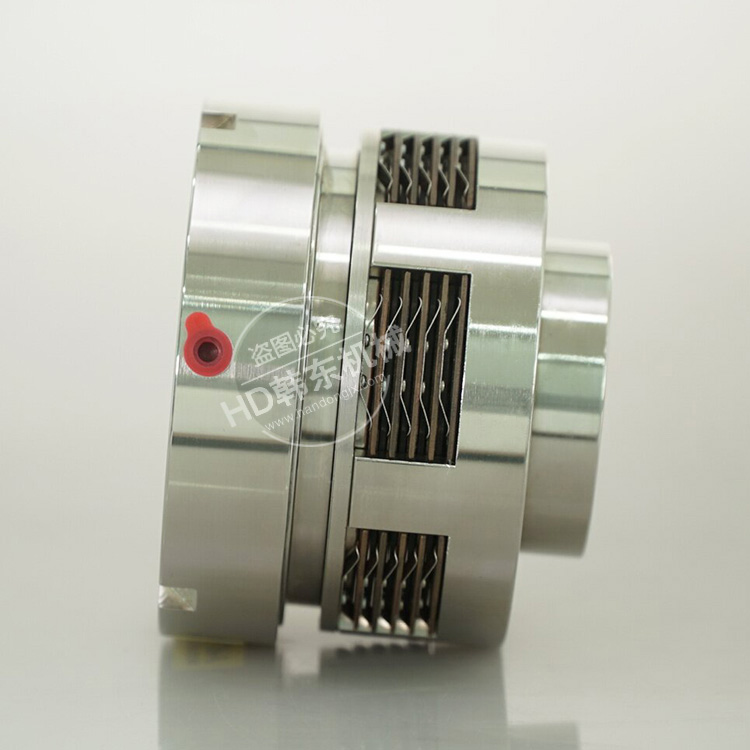

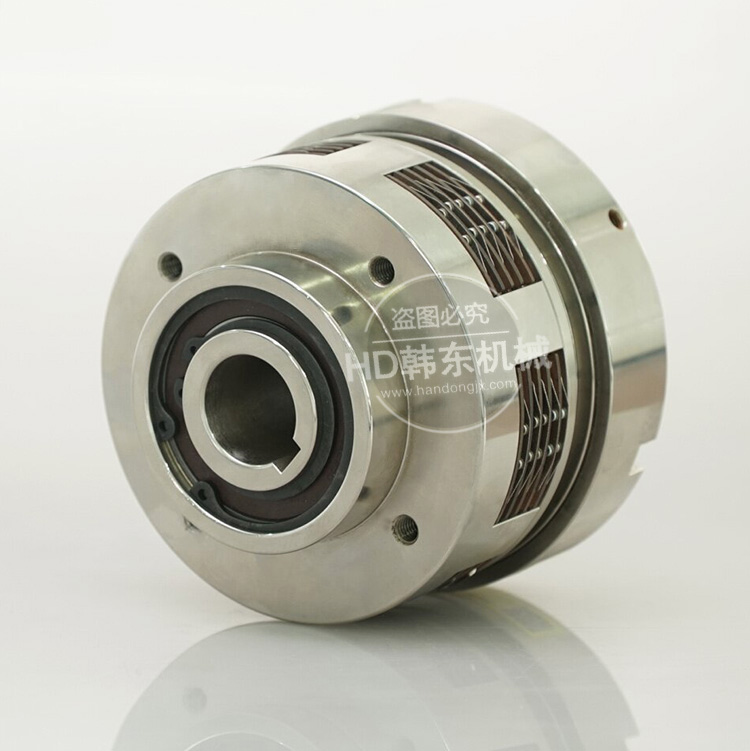

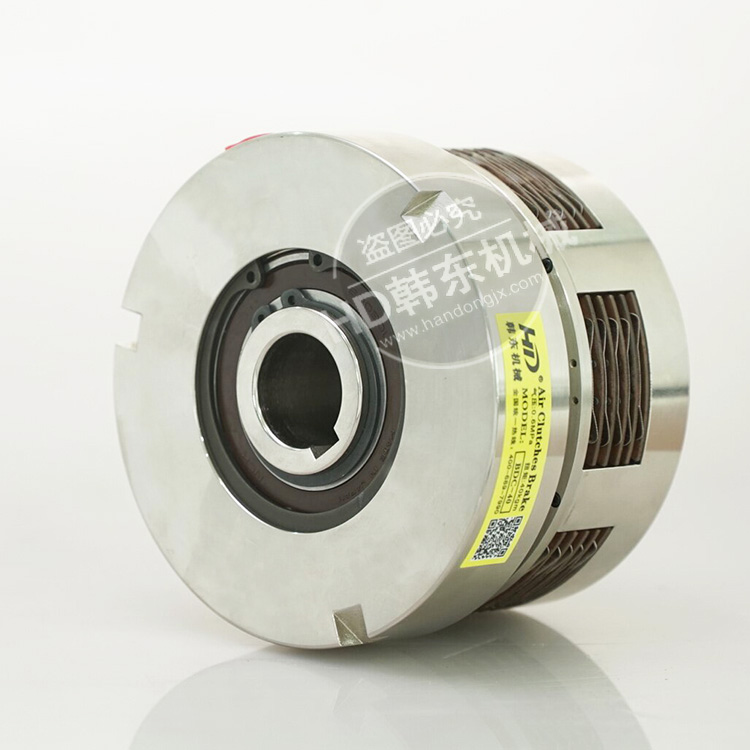

氣動多片式離合器是由多片摩擦圓盤在氣壓的作用下咬合連接。因?yàn)橐惑w化構造，所以安裝簡單，摩擦片連接，適用于高速連接高速運轉；

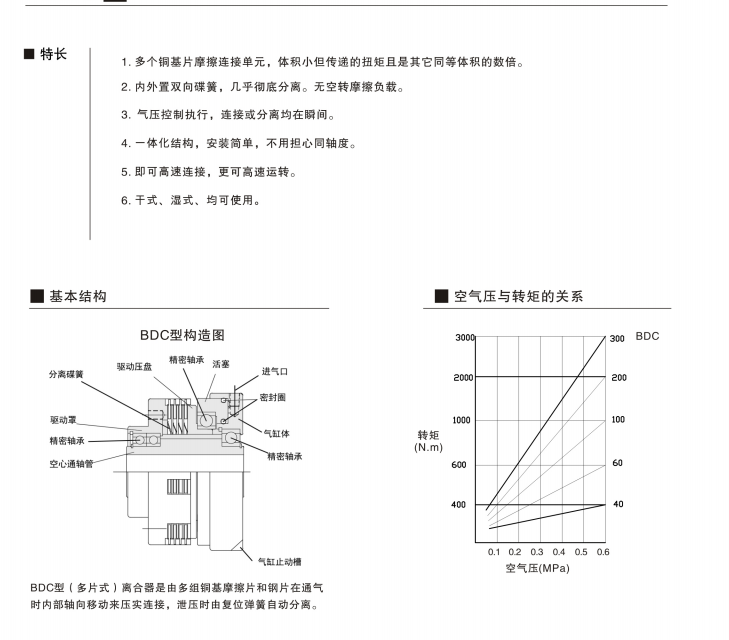

1、多個銅基片摩擦連接單元。
2、內外置雙向碟簧。
3、氣壓控制執行。
4、一體化結構，不用擔心同軸度。
5、即可高速連接，也可高速運轉。
6、干式、濕式均可使用。
產品使用說明
1. 氣缸的牽連回轉
氣缸和活塞部分由于軸承的作用發生的牽連回轉，用3個45度的槽或Z-M的螺紋來固定或止動。但要止動適當，不能因外界過盈力量使氣缸偏、斜而工作不正常。
2. 往軸上安裝時注意
往軸上安裝離合器時，盡可能使用專用工具對空心軸管加壓，切勿沖擊氣缸或其他易損部位。
3. 帶輪、齒輪的軸端安裝
帶輪或齒輪的徑向受力中心盡量對齊法蘭內部兩組軸承的軸承中心，過分偏置會影響產品的使用壽命。
4. 軸承相關
一般都采用的密封軸承，免維護，少數部分需根據使用環境的關系，通常1至6個月適當補充潤滑脂來維護。
5. 避免超負荷運轉
產品選型時盡量采用轉矩1.5倍至2倍的安全系數，過載使用會造成齒面的損壞或降低使用壽命。
