動作原理：
自然狀態下，軸帶動隊圓錐形軸套管和附軸襯套圓盤旋轉；當接通氣路，空氣從進氣口進入空氣室，推動活塞架向右移動，摩擦板和活塞架用埋頭螺釘連接，在活塞架帶動下向右運動，接觸并擠壓旋轉的附軸襯套圓盤，實現制動。在制動過程中，盤頭螺絲壓縮復歸彈簧，當氣路斷氣后，活塞架在復歸彈簧回復力下向左移動，摩擦板和附軸襯套圓盤快速分離，解除
自然狀態下，軸帶動隊圓錐形軸套管和附軸襯套圓盤旋轉；當接通氣路，空氣從進氣口進入空氣室，推動活塞架向右移動，摩擦板和活塞架用埋頭螺釘連接，在活塞架帶動下向右運動，接觸并擠壓旋轉的附軸襯套圓盤，實現制動。在制動過程中，盤頭螺絲壓縮復歸彈簧，當氣路斷氣后，活塞架在復歸彈簧回復力下向左移動，摩擦板和附軸襯套圓盤快速分離，解除
NAB型制動器為標準通軸式氣動制動器，采用常開式設計，轉矩調節范圍廣，安裝簡單，散熱好。目前應用于食品機械、印刷包裝機械、輪胎橡膠機械等設備中。

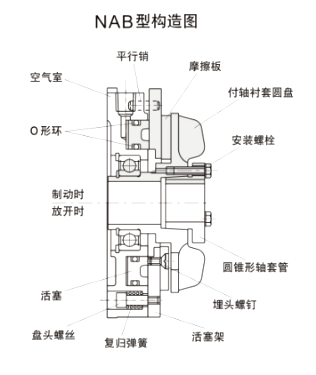

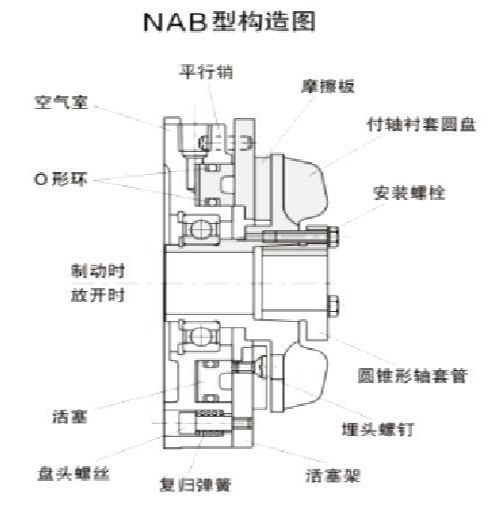

產品結構：
NAB型制動器主要是由氣缸、活塞、活塞架、摩擦板、附軸襯套圓盤、圓錐形軸套管、軸承、導向平行銷、復歸彈簧以及密封件（O形環）和緊固件等組成。
優缺點：
（1）轉矩調節范圍廣；
（2）摩擦板采用雙切口對開式設計，通過附軸襯套圓盤所開光孔，用螺絲刀把埋頭螺釘擰下即可更換摩擦板；
（3）沖擊小，實現平穩制動；
（4）附軸襯套圓盤采用優化設計，散熱筋板可實現快速散熱；
（5）可用于定點制動，亦適合張力控制。
操作上的注意事項：
NAB型制動器是用圓錐形軸套管按下列順序往軸上安裝的。
（1）把軸鍵嵌入軸內，把制動器本體穿過軸；
（2）對準鍵，把圓錐形軸套管安裝在嵌入軸所定位置處；
（3）把圓錐形軸套管的開孔和附軸襯套圓盤的螺紋孔對齊，用三根安裝螺栓來鎖緊。在鎖緊時，一定要觀看千分尺，注意缸體安裝面跟安裝軸軸線的垂直度；
（4）推薦螺栓擰緊力矩：NAB5, 2.5N.m；NAB10, 4.3N.m；NAB20，8.2N.m; NAB40, 20N.m; NAB65, 29N.m。
常用常規型號：NAB-5S,NAB-5T,NAB-10S,NAB-10T,NAB-20T,NAB-40T,NAB-65T(T代表脹緊套)，可提供非標定制產品。
