氣動制動器(氣動剎車)顧名思義即使物體停止運動或減少速度。氣動制動器的工作原理是通過給氣動制動器的氣包里輸入有壓力的氣體，從而推動活塞做直線運動，而達到降制動器的摩擦塊壓緊制動輪從而產生摩擦力而制動功能。氣動制動器靠空壓來連結，靠復歸彈簧來放開，圓盤靠空氣壓沿軸方向滑動，接觸摩擦板

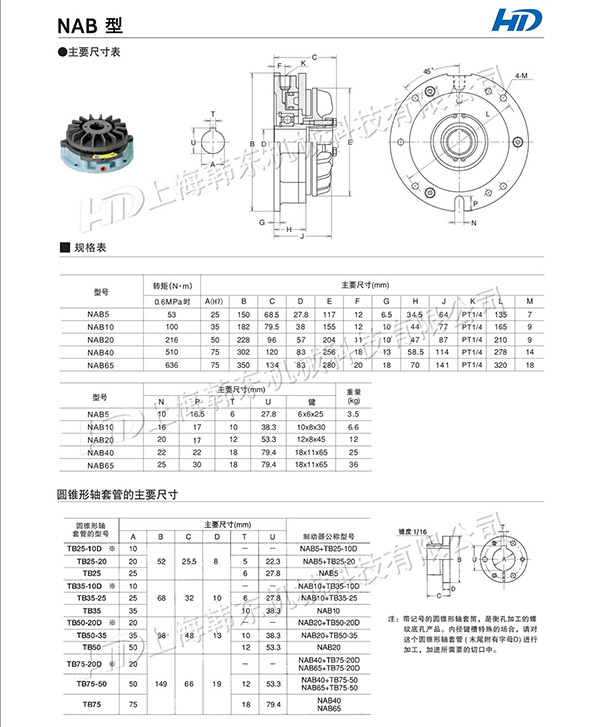

技術參數

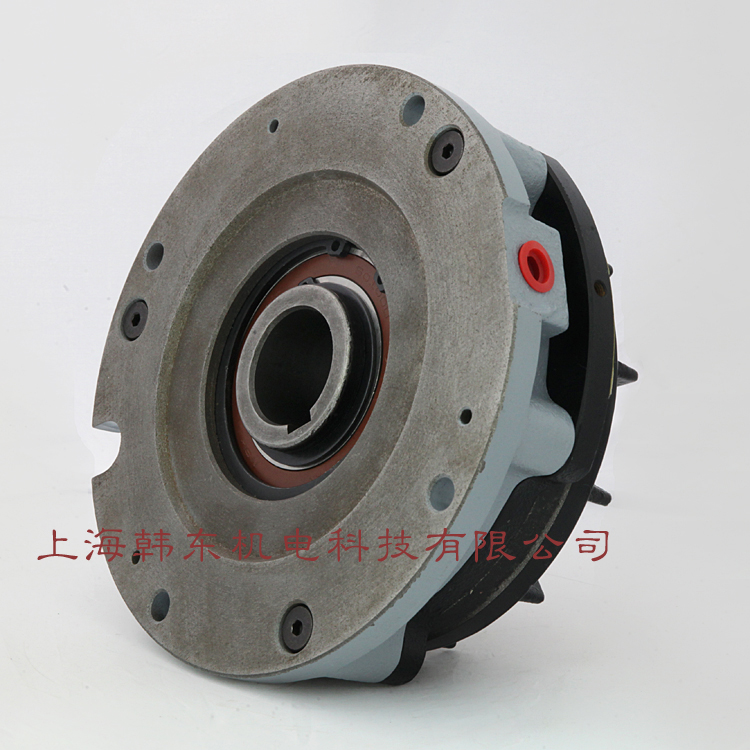

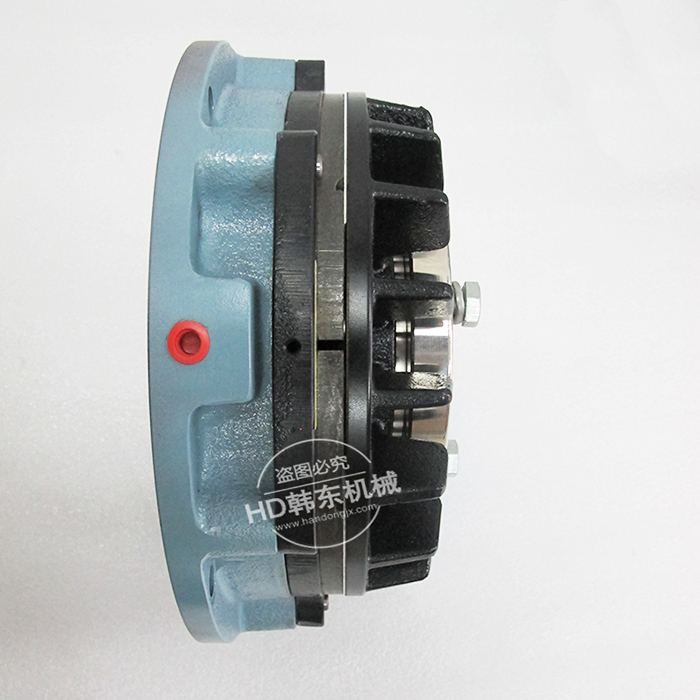

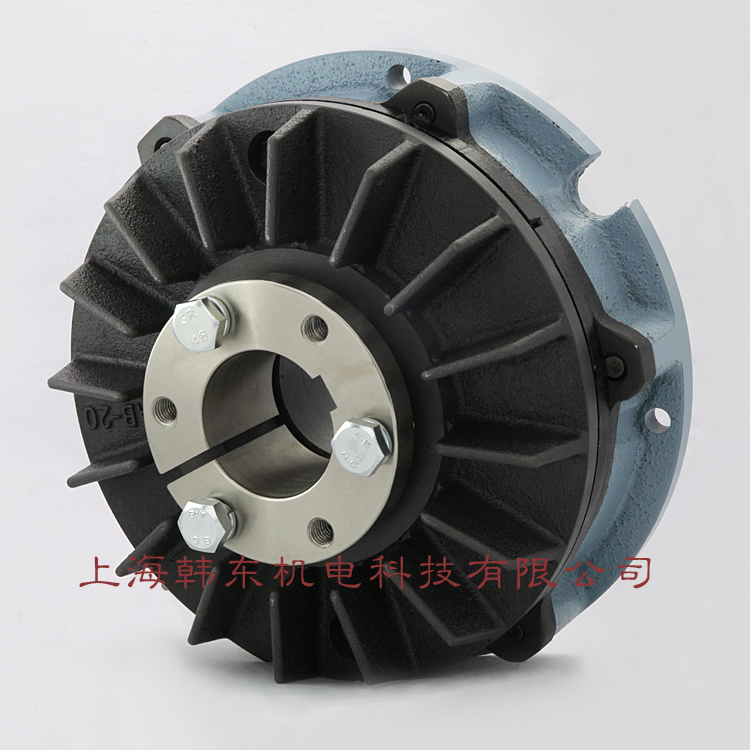

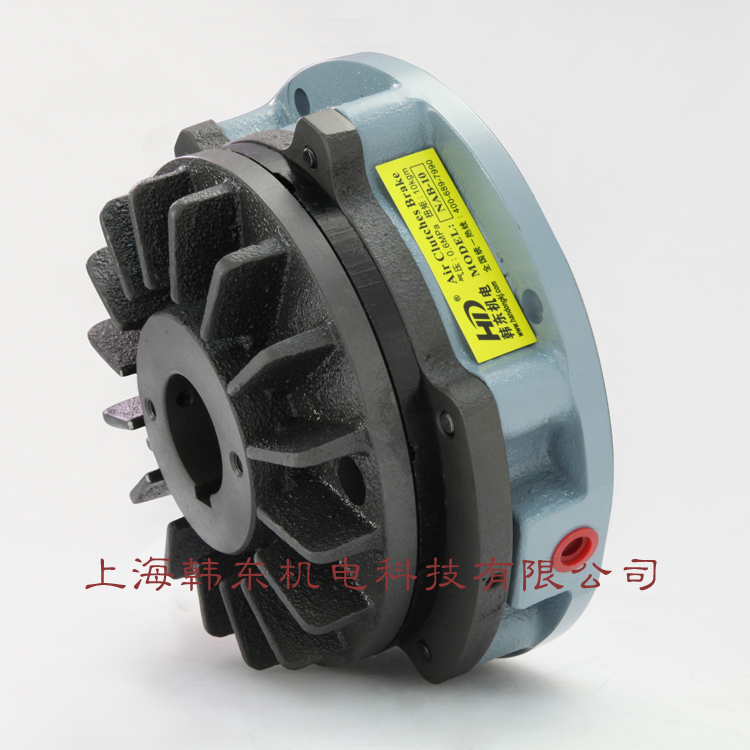

產品名稱：空壓通軸式制動器NAB型
產品類別：氣動制動器
品牌：韓東（HD)
產品型號：NAB-5T,NAB-5S,NAB-10T,MAB-10S,NAB-20T,NAB-40T,NAB-65T
（備注：不同型號價格不同）
產品重量：3.5-36kg
扭矩：53-636N.M
軸徑范圍：25-75mm
轉速范圍：1600-3600r/min

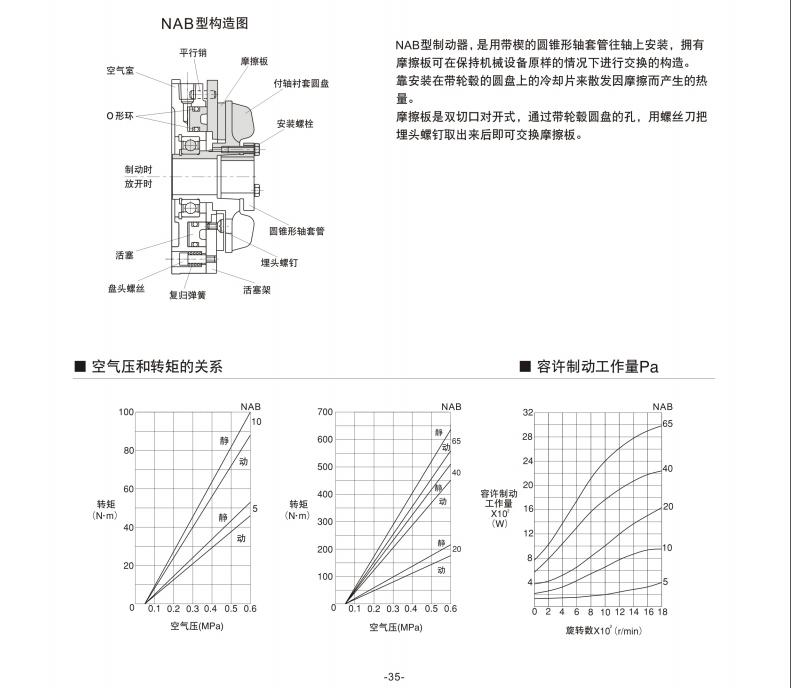

1.NAB（標準型）空壓通軸式制動器，是用帶楔的圓錐形軸套管往軸上安裝，擁有摩擦板可在保持機械設備原樣的情況下進行交換的構造?？堪惭b在帶輪轂的圓盤上的冷卻片來散發因摩擦而產生的熱量, 扭力范圍從2到36500N.M。
2.摩擦板是雙切口對開式，通過帶輪轂圓盤的孔，用螺絲刀把埋頭螺釘取出來后即可交換摩擦板。
產品使用說明
1. 往軸上的安裝
NAB型制動器是用圓錐形軸套管按下列順序往軸上安裝。
1） 把軸鍵嵌入軸內，把制動器本體穿過軸。
2） 照準鍵，把圓錐形軸套管安裝在嵌入軸鎖定的位置處。
3） 把圓錐形軸套管的開口和附軸襯套圓盤的螺栓孔對齊，用3根安裝螺栓來鎖緊。在鎖緊時，一邊要觀看千分表，注意活塞安裝面的水平偏差度
2. 往機臺上安裝
制動器的制動轉矩的支撐，用螺栓（4根）來固定法蘭部位，還有在本體的切口處放入轉矩栓來防止轉動。
安裝法蘭的面和軸的直角度要控制在0.05mm以內。
注）用4根螺栓固定的場合，為了不對制動器軸線的方向產生預負荷，把圓錐形軸套孔管固定到軸上，在確認和機臺之間不存在間隙之后進行安裝
產品名稱：空壓通軸式制動器NAB型
產品類別：氣動制動器
品牌：韓東（HD)
產品型號：NAB-5T,NAB-5S,NAB-10T,MAB-10S,NAB-20T,NAB-40T,NAB-65T
（備注：不同型號價格不同）
產品重量：3.5-36kg
扭矩：53-636N.M
軸徑范圍：25-75mm
轉速范圍：1600-3600r/min
